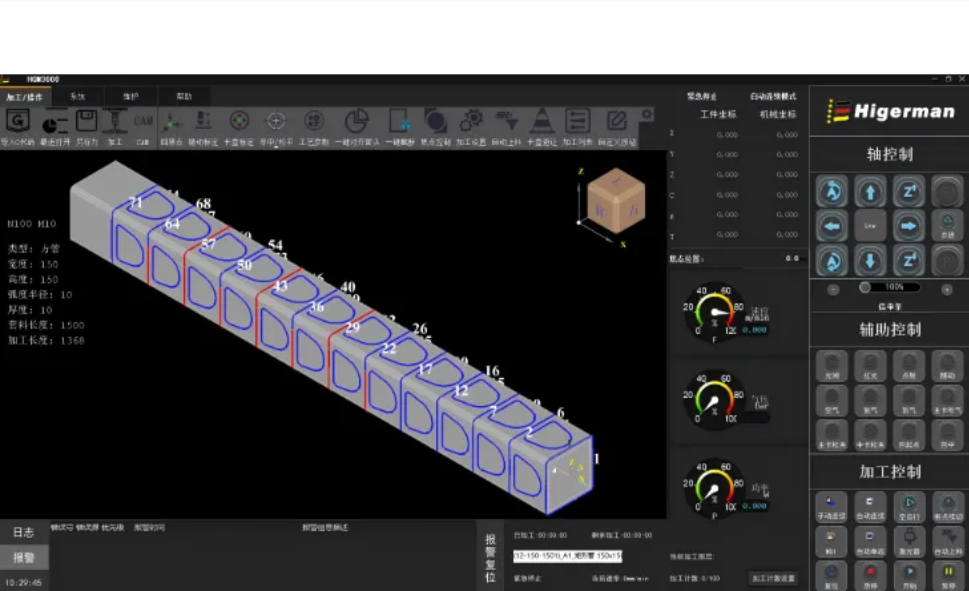

激光切割数控系统如何实现多轴联动精准控制？
一、多轴联动控制是激光切割高精度加工的核心在激光切割过程中，激光头并不是单独移动，而是需要与多个运动轴进行协调配合。例如，平面激光切割设备通常需要控制X轴和Y轴运动，而激光切管机、三维激光设备则需要同时控制X、Y、Z轴以及旋转轴，实现更加复杂的空间轨迹加工。多轴联动精准控制，就是指激光切割数控系统能够同时协调多个运动轴，根据加工程序实时计算各轴的位置、速度和运动关系，使激光头按照预定轨迹完成切割任务。相比传统单轴或者简单联动控制方式，多轴联动能够显著提升设备加工能力。例如，在异型管材切割、曲面加工、斜面切割等复杂应用中，多轴协同运动可以保证切割路径连续，提高加工精度。而实现这种高精度控制，核心依靠的是激光切割数控系统的数据处理能力、运动算法以及实时反馈控制技术。通过智能化控制，系统能够将复杂加工任务转化为精准运动指令，使设备实现高速、高效和稳定运行。二、高速数据处理实现多轴运动协调激光切割数控系统实现多轴联动控制的基础，是强大的数据处理能力。在加工开始前，系统需要读取CAD/CAM生成的加工程序，对零件图形进行解析，并计算激光头和各运动轴的运行轨迹。对于简单切割任务，路径计算相对容易，而对于复杂曲线、多角度切割或者三维加工任务，系统需要处理大量坐标数据。高性能数控系统通过高速处理器和专用运动控制算法，可以快速完成轨迹计算，并将加工程序转换为各运动轴的控制指令。例如，在激光切管加工中，设备不仅需要控制激光头沿管材方向移动，还需要同步控制管材旋转角度。当管材旋转和激光头移动速度不匹配时，就会造成切割误差。因此，系统必须实时计算旋转轴和直线轴之间的运动关系。此外，在高速加工过程中，设备需要不断调整速度和方向。如果数控系统响应速度不足，可能出现运动延迟，导致切割边缘质量下降。通过高速数据处理能力，激光切割数控系统能够保证多个轴之间保持同步运行，使设备在高速状态下仍然维持稳定加工效果。三、实时反馈控制保证运动精度稳定仅依靠程序指令无法完全保证激光切割精度，因为设备在实际运行过程中会受到机械误差、负载变化、温度变化等因素影响。因此，激光切割数控系统通常需要结合实时反馈控制技术，对设备运动状态进行动态调整。在多轴联动过程中，系统会通过编码器、传感器等设备实时获取运动位置和速度信息，并与设定值进行比较。如果发现实际运动状态与目标轨迹存在偏差，系统会及时进行补偿。例如，在加工大型管材时，由于材料重量较大，运动过程中可能产生轻微振动。如果没有及时修正，可能导致切割位置偏移。而通过实时反馈控制，系统可以调整运动参数，使激光头始终保持准确位置。同时，反馈控制也能够提高设备长期运行稳定性。随着设备使用时间增加，机械部件可能出现磨损，导致定位精度下降。智能数控系统能够通过补偿算法降低这些影响。对于高精度制造领域，例如汽车零件、航空结构件以及精密机械加工，多轴联动的稳定性直接决定最终产品质量。因此，实时反馈控制成为激光切割数控系统实现精准加工的重要技术。四、运动算法优化提升复杂加工能力除了硬件控制和反馈技术之外，运动算法也是影响多轴联动效果的重要因素。激光切割数控系统需要根据加工路径特点，对多个运动轴之间的关系进行优化。例如，在切割尖角、曲线或者复杂轮廓时，设备需要合理控制速度变化，避免因突然加速或减速影响加工质量。先进数控系统通常采用速度规划和轨迹优化算法，使设备能够根据加工需求自动调整运动状态。例如，在直线切割过程中，设备可以保持较高速度，提高加工效率；而在复杂转角位置，系统会自动降低速度，保证切割精度。对于激光切管机而言，运动算法还需要处理管材旋转过程中的连续变化。当管材转动时，激光头需要根据角度变化实时调整运动轨迹，保证切割位置准确。此外，智能算法还可以减少设备无效运动。例如，通过优化路径顺序，减少激光头空行程，提高整体加工效率。因此，运动算法不仅决定设备能否完成复杂加工任务，也影响设备生产效率和加工稳定性。优秀的算法能够让激光切割数控系统在速度和精度之间实现更好的平衡。
发布时间:2026-08-20
阅读量：95
激光切割数控系统中的RTCP技术有什么作用？
一、RTCP技术成为高端激光切割设备的重要控制功能在这些应用场景中，激光切割数控系统需要同时控制多个运动轴，使激光头能够始终保持正确的位置和姿态。而当设备存在旋转轴、摆动轴或者多轴联动运动时，仅依靠传统坐标控制方式已经难以满足高精度加工需求。RTCP（Rotation Tool Center Point，旋转刀具中心点控制）技术正是在这种需求下发展起来的一项关键控制技术。虽然RTCP最早广泛应用于五轴加工中心，但随着激光加工设备向多轴化发展，该技术也逐渐应用于高端激光切割数控系统中。RTCP的核心作用，是在多轴运动过程中保持激光加工点，也就是激光焦点或工具中心点始终按照设定轨迹运行。当旋转轴发生变化时，系统会自动计算并补偿位置变化，保证加工路径不受旋转运动影响。对于激光切割设备而言，RTCP技术能够提升复杂工件加工精度，提高多轴联动稳定性，并减少人工调整工作量，是实现智能化高精度加工的重要技术。二、RTCP如何解决多轴运动中的位置偏差问题在普通三轴激光切割设备中，激光头通常沿固定方向移动，加工路径相对简单。但在五轴或者多轴激光设备中，情况会更加复杂。例如，在三维激光切割或者激光切管加工过程中，设备不仅需要控制激光头的位置，还需要控制激光头的角度。当旋转轴发生变化时，激光焦点的位置也会随之变化。如果数控系统无法进行实时补偿，就会出现加工误差。例如，激光头虽然按照程序旋转到了指定角度，但实际切割点已经偏离原始轨迹，导致切割尺寸不准确，甚至影响零件装配。RTCP技术通过建立工具中心点和旋转中心之间的数学关系，在旋转轴运动时自动计算补偿量。简单来说，当激光头姿态发生变化时，系统不会让加工点随着机械旋转产生偏移，而是自动调整其他运动轴的位置，使激光焦点始终保持在目标位置。这种控制方式可以有效解决多轴设备中的空间坐标转换问题，使复杂加工过程更加精准。例如，在激光切管机加工斜孔、复杂接口或者异形结构时，管材旋转和激光头运动需要高度配合。通过RTCP控制，系统能够自动调整运动轨迹，使切割位置保持准确，提高加工质量。三、RTCP技术提升复杂零件加工精度和效率现代制造行业对于零件结构的复杂程度要求越来越高，尤其是在汽车制造、航空航天、工程机械以及精密设备领域，越来越多产品需要进行三维空间加工。传统加工方式中，复杂角度加工通常需要多次装夹和人工调整，不仅增加生产时间，也容易产生累计误差。而搭载RTCP功能的激光切割数控系统，可以通过一次装夹完成更多复杂加工任务。例如，在三维激光切割过程中，设备需要根据零件曲面变化不断调整激光头角度。如果没有RTCP技术支持，每次改变角度后都需要重新计算加工位置，程序复杂度较高。RTCP能够自动完成坐标转换和位置补偿，使编程过程更加简单。操作人员只需要定义加工路径，系统即可根据设备结构自动计算各轴运动关系。这不仅降低了编程难度，也提高了生产效率。此外，RTCP技术还能减少加工过程中的停顿和重新定位。对于批量生产任务而言，更少的调整时间意味着更高的设备利用率。因此，RTCP不仅是一项提高精度的技术，也是提升激光设备生产效率的重要功能。四、RTCP在激光切管机和三维激光设备中的应用优势随着激光切管机技术不断升级，越来越多设备开始采用多轴结构，以满足复杂管材加工需求。传统激光切管机主要依靠管材旋转和激光头移动完成加工，但当加工复杂结构时，需要激光头具备一定倾斜角度。例如，斜切、坡口加工、异形连接件加工等，都要求激光头能够保持最佳加工姿态。在这种情况下，RTCP技术能够发挥重要作用。通过RTCP控制，激光切割数控系统可以实时调整激光头位置，使激光焦点始终保持在正确切割点。同时，系统能够根据旋转轴变化自动修正坐标，避免人工计算复杂补偿。对于长管、多角度加工任务，RTCP能够明显提高加工一致性。除了激光切管机之外，三维激光切割设备也是RTCP的重要应用领域。例如，汽车车身零件、座椅结构件以及复杂金属组件通常具有三维曲面结构，需要激光头根据工件形状不断调整方向。RTCP技术能够保证激光束始终以合适角度作用于加工表面，提高切割质量。因此，在高端激光加工设备中，RTCP已经成为提升设备柔性和加工能力的重要技术。
发布时间:2026-08-20
阅读量：91
激光切割数控系统如何解决拐角烧角？
在激光切割过程中，直线区域的切口通常比较稳定，但进入尖角、小圆角或复杂轮廓时，工件表面容易出现烧角、熔边、切口扩大和局部发黑等问题。很多操作人员会直接降低激光功率或提高切割速度，但如果没有理解拐角位置的运动变化，单独调整某一个参数往往难以获得稳定效果。对于设备制造商和终端加工企业而言，要真正改善拐角质量，需要从激光切割数控系统的速度规划、功率联动和轨迹控制三个方面同时分析。1、拐角位置为什么容易积聚热量激光切割依靠切割头沿设定轨迹运动，同时通过激光能量熔化或汽化材料。当切割头沿直线高速移动时，单位长度获得的激光能量相对稳定。进入拐角后，为了保证机械轴能够准确换向，激光切割数控系统通常需要降低进给速度。问题在于，如果切割速度已经下降，但激光功率仍保持原来的输出水平，单位面积承受的能量就会明显增加。热量在拐角区域集中，熔池扩大，最终形成烧角、圆角变形或切缝过宽。尖角角度越小、材料越薄、激光功率越高，这种现象通常越明显。2、速度与功率为什么需要联动解决烧角问题的关键并不是单纯降低整体功率，而是根据实际运行速度动态调整激光输出。当切割头接近拐角并开始减速时，系统同步降低激光功率；完成换向并重新加速后，再逐步恢复到正常切割功率。这样可以让单位长度获得的激光能量保持在相对稳定的范围内。较成熟的激光切割数控系统通常会建立速度与能量之间的对应关系，根据实时速度自动计算功率输出，而不是仅依赖固定参数。对于薄板、小孔、尖角和密集轮廓，这种速度能量控制尤其重要。3、轨迹规划同样影响烧角烧角不只与功率有关，也与轨迹规划和机械响应有关。如果系统在拐角前减速过早，低速运行距离过长，会增加热量积聚；如果减速过晚，机械轴又可能无法准确跟随轨迹，导致轮廓变形、振动或过冲。因此，系统需要根据拐角角度、圆弧半径、设定速度、轴加速度和机床结构提前规划速度曲线。通过合理的前瞻控制，让切割头平稳减速、换向和加速，既保持轮廓精度，也减少局部过烧。对于连续小线段构成的复杂图形，还需要进行轨迹平滑处理，避免设备频繁加减速。4、如何调整拐角切割参数出现烧角时，可以先检查拐角位置的实际运行速度。如果速度下降明显，而功率没有同步变化，应优先建立低速功率补偿。其次检查焦点位置和辅助气体压力。焦点不合适或气流不足，会使熔融材料难以及时排出，进一步加重拐角挂渣和熔边。再次检查拐角停留、穿孔位置和引入线设计。穿孔点或起刀点如果设置在尖角附近，也容易造成局部热量集中。最后结合材料厚度建立不同的工艺参数。薄板对热输入更加敏感，厚板则更关注切透能力和排渣稳定性，不能使用同一套拐角参数。5、数控系统对拐角质量的重要性高质量激光切割不仅取决于激光器功率，也取决于激光切割数控系统能否准确协调轨迹、速度、功率和随动高度。对于需要频繁加工小孔、尖角、异形轮廓和装饰图案的设备，速度能量控制、轨迹前瞻和拐角平滑功能会直接影响成品质量。通过建立不同材料、厚度和轮廓类型对应的工艺数据库，设备可以在加工过程中自动调用参数，减少人工反复试切，提高批量生产的一致性。因此，当激光切割频繁出现烧角时，不应只关注激光功率，还应从速度规划、能量联动和轨迹控制等多个方面进行综合优化。
发布时间:2026-07-29
阅读量：335
激光切割数控系统如何减少毛刺和挂渣？常见原因与排查方法
毛刺和挂渣是激光切割生产中较常见的问题。轻微毛刺会增加打磨和清理工序，严重时还会影响零件装配、焊接和表面处理。很多企业在出现问题后，会首先调整激光功率、焦点和辅助气体，但切割质量还与运动控制、随动高度及加工时序密切相关。通过激光切割数控系统的运行数据分析问题，可以比单纯依靠反复试切更快找到原因。1、毛刺和挂渣是怎样形成的激光束将材料局部加热至熔化状态后，需要依靠辅助气体把熔融物从切缝中吹出。如果材料没有完全熔化，或熔融物未能及时排出，就会附着在工件底部，形成毛刺和挂渣。常见表现包括底部细小硬刺、连续熔渣、局部结瘤以及转角位置积渣。不同形态往往对应不同原因，因此不能只通过提高功率解决。功率不足可能导致切不透，但功率过高同样会扩大熔池，使切口粗糙并增加挂渣。2、切割速度是否稳定从激光切割数控系统角度看，首先需要检查切割过程中的实际速度。如果设定速度较高，但机械轴跟随能力不足，切割头可能无法按照规划速度稳定运行。局部减速、振动或速度波动会改变单位长度的热输入，导致某些区域切不透，另一些区域又出现过烧。尤其在小圆弧、尖角、密集孔和短线段加工中，设备会频繁加减速。如果系统缺乏合理的速度规划，切割质量就容易出现明显差异。因此，应查看实际运行速度、加速度和轨迹误差，而不是只查看程序中的设定值。3、随动高度是否发生波动喷嘴与材料表面之间的距离直接影响焦点位置和辅助气体作用效果。如果随动高度不稳定，喷嘴时而靠近、时而远离板材，会导致焦点相对位置不断变化。喷嘴距离过高时，气流容易扩散，排渣能力下降；距离过低时，又可能发生碰板、气流扰动或喷嘴污染。板材翘曲、表面锈蚀、油污、保护膜以及接地不良，都可能影响电容随动信号。高速运行时，如果跟随响应速度不足，同样会造成高度变化。因此，检查毛刺问题时，应同步检查喷嘴状态、电容标定、接地和实际跟随曲线。4、拐角和穿孔时序是否合理毛刺往往集中在起刀点、收刀点、尖角和穿孔附近，这通常与加工时序有关。穿孔尚未完成就进入切割，容易把未排出的熔渣带入切缝。收刀时激光关闭过早，可能留下未切断区域；关闭过晚，又可能在终点形成熔瘤。对于厚板，还需要合理设置穿孔功率、气体切换、延时和焦点变化。对于小孔，应避免使用与大轮廓完全相同的速度和功率。激光切割数控系统如果能够独立管理穿孔、引入线、切割和收刀参数，更容易获得稳定的切口质量。5、建议采用分步骤排查方法出现毛刺和挂渣时，可以先确认问题是全程存在，还是只出现在特定位置。如果整个轮廓都有挂渣，应重点检查功率、速度、焦点、气压和喷嘴；如果只出现在拐角，应检查速度能量联动；如果只出现在局部区域，应检查板材平整度和随动高度；如果不同方向的切口质量不同，还应检查光路、喷嘴同心度和机械运动状态。同时建议保留不同材料、厚度和气体条件下的工艺记录，避免每次都从头试切。6、稳定切割依赖系统协同激光切割质量不是单一参数决定的，而是激光输出、运动控制、随动调高、辅助气体和加工工艺共同作用的结果。激光切割数控系统需要在高速运动过程中保持稳定的轨迹和速度，并根据不同加工位置协调功率、高度和时序。只有各个环节相互匹配，才能减少毛刺、挂渣和切口波动。因此，处理毛刺问题时，除了检查激光器和气体系统，也应充分关注数控系统的速度规划、随动控制和工艺管理能力。
发布时间:2026-07-29
阅读量：478
激光切割数控系统为什么需要分级穿孔？三级穿孔控制原理
在厚板激光切割中，穿孔通常是整个加工过程的第一步，也是影响后续切割稳定性的关键环节。材料越厚，激光需要穿透的深度越大。如果直接使用高功率长时间照射，容易产生爆孔、飞溅、熔渣堆积和镜片污染等问题。为了提高厚板穿孔质量，越来越多的设备开始利用激光切割数控系统执行分级穿孔或三级穿孔工艺。1、厚板穿孔为什么比切割更困难正常切割时，激光束沿着已经形成的切缝连续移动，熔融材料可以从切缝下方排出。而在穿孔初期，材料表面还没有形成贯通通道，激光能量和熔融物集中在一个较小区域。随着穿孔深度增加，熔渣需要从越来越深的孔内向上排出。如果功率过高或气体参数不合适，熔融物会剧烈喷出，污染喷嘴和保护镜片；如果功率不足，又会导致穿孔时间过长甚至无法穿透。厚板穿孔因此需要在效率、稳定性和设备保护之间取得平衡。2、什么是分级穿孔分级穿孔是把一次完整穿孔拆分为多个阶段，每个阶段采用不同的激光功率、频率、占空比、焦点位置、气体压力和持续时间。第一个阶段主要用于建立初始熔池，避免表面瞬间产生过大的热冲击。第二个阶段逐步加深孔洞，并通过脉冲或变化功率控制熔渣排出。第三个阶段完成贯穿，并确认孔底已经打开，为后续切割建立稳定起点。不同设备对阶段数量和参数命名可能不同，但核心目标都是控制能量逐步进入材料，而不是一次性高功率冲击。3、三级穿孔的控制逻辑三级穿孔通常由激光切割数控系统按照预先设定的时序自动执行。第一阶段可以采用较低平均功率或较短脉冲，使材料表面均匀升温并形成浅孔，重点是减少飞溅和表面过烧。第二阶段提高能量输入，同时调整频率、焦点或气体压力，使孔洞继续向下发展。系统需要控制每个阶段的持续时间，防止热量过度积聚。第三阶段接近贯穿时，可以再次调整功率和气体参数，让底部材料被稳定吹出。完成穿孔后，系统再切换到正常切割参数并进入轮廓加工。4、分级穿孔可以解决哪些问题合理的分级穿孔能够降低爆孔概率，减少喷嘴和镜片污染，并改善起刀位置的切口质量。对于碳钢、不锈钢及其他中厚板材料，穿孔质量会直接影响后续引入线。如果穿孔孔洞过大，零件边缘可能出现缺口；如果孔洞没有完全贯穿，切割开始后容易发生反渣和断切。分级穿孔还能够减少设备对单次极端功率输出的依赖，使不同批次材料更容易获得稳定结果。5、参数设置需要考虑哪些条件穿孔参数不能只根据板材厚度确定，还需要考虑材料类型、表面状态、激光器功率、焦点范围、喷嘴规格和辅助气体。同样厚度的碳钢和不锈钢，其吸收特性、熔融状态和排渣方式并不相同。板材表面的锈蚀、氧化层和油污，也会影响初始穿孔稳定性。因此，设备制造商应建立不同材料和厚度对应的穿孔工艺库，并通过样件测试持续优化。6、数控系统是分级穿孔的执行核心分级穿孔并不是简单地设置三组功率，而是一个包含多参数、多阶段和严格时序的控制过程。激光切割数控系统需要准确控制每个阶段的激光开关、功率变化、焦点位置、气体切换和延时时间，并在穿孔结束后平稳进入正常切割。对于需要加工厚板和高质量零件的设备，穿孔工艺的开放性、参数管理能力和执行精度，是判断系统性能的重要指标。通过合理的三级穿孔控制，可以在提升穿孔效率的同时降低飞溅、污染和加工失败风险。
发布时间:2026-07-29
阅读量：357
激光切割数控系统随动高度不稳定怎么办？常见原因与调试方法
激光切割过程中，切割头需要与板材或管材表面保持稳定距离。这个距离看似只有几毫米，却会直接影响焦点位置、气体流动、切缝质量和设备安全。如果随动高度不稳定，设备可能出现切不透、切口粗糙、挂渣、碰板甚至切割头损坏等问题。因此，随动调高功能是激光切割数控系统的重要组成部分。1、随动高度为什么需要实时调整实际加工材料并不是完全平整的。薄板可能发生翘曲，管材可能存在弯曲和偏心，型钢表面也可能存在尺寸误差。如果切割头只按照固定的Z轴高度运行，喷嘴与材料表面的距离会不断变化。为了保持稳定距离，随动系统需要实时检测材料表面，并控制Z轴做出补偿。常见方式是通过电容信号判断喷嘴与金属表面之间的距离，再由激光切割数控系统将检测结果转换为Z轴运动指令。2、喷嘴和陶瓷环状态异常喷嘴是随动信号采集的重要部分。如果喷嘴发生变形、碰撞、积渣或污染，检测信号可能出现波动。陶瓷环松动、破损或安装不到位，也会导致信号不稳定。喷嘴更换后，如果没有重新进行电容标定，实际高度与系统显示高度可能存在偏差。因此，出现随动异常时，应先检查喷嘴是否圆整、表面是否清洁，陶瓷环和连接部件是否牢固。3、材料表面和接地问题电容随动依赖喷嘴与金属材料之间形成稳定电场。如果板材表面存在厚油污、锈蚀、氧化层或非金属保护膜，检测信号会受到影响。机床接地不良、材料与工作台接触不充分，也可能造成信号漂移和跳变。加工小零件时，零件切断后发生翘起，随动系统还可能误判表面位置。调试时应检查工作台、材料和控制系统的接地连接，保证信号回路稳定。跟随参数与机械性能不匹配随动系统需要在响应速度和运动稳定性之间取得平衡。响应设置过慢，切割头无法及时跟随翘曲材料；响应设置过快，又可能把细微信号波动放大，导致Z轴频繁上下抖动。Z轴加速度、速度、滤波参数和跟随增益需要与切割头重量、丝杠或直线电机性能相匹配。机械结构存在间隙、阻力或润滑不良时，即使控制参数正确，也可能无法稳定运行。因此，调试随动高度不能只修改软件参数，还需要检查Z轴机械状态。4、高速切割中的随动难点设备低速运行时随动正常，高速切割时却发生高度波动，通常说明系统动态响应不足。在板材起伏较大或轨迹频繁变化的区域，切割头需要快速完成水平运动和垂直补偿。如果激光切割数控系统、伺服驱动和随动控制之间通信延迟较大，补偿动作就会滞后。高性能系统通常会将插补运动与随动控制紧密结合，让Z轴补偿与XY轨迹同步执行，减少高速加工时的高度误差。5、建议的调试步骤首先清洁并检查喷嘴、陶瓷环和连接线。其次重新进行电容标定，确认零点和实际高度一致。然后检查材料表面、接地和工作台接触情况，再以低速测试Z轴跟随是否平稳。低速正常后，逐步提高速度，观察高度曲线和伺服负载。如果高速时出现抖动，应分别调整跟随增益、滤波、加速度和速度限制，避免同时修改过多参数。最后进行连续切割测试，确认不同区域、不同材料和不同速度下都能保持稳定距离。6、稳定随动是高质量切割的基础随动高度控制并不是独立功能，它与机械结构、传感信号、伺服响应和激光切割数控系统实时性密切相关。只有检测准确、通信及时、运动平稳，切割头才能在复杂材料表面保持稳定距离。对于高速切割、管材切割、型钢切割和三维加工设备，随动控制能力会直接影响设备的加工质量和安全性。因此，设备调试和验收时，应把随动稳定性作为重点检查项目。
发布时间:2026-07-29
阅读量：385

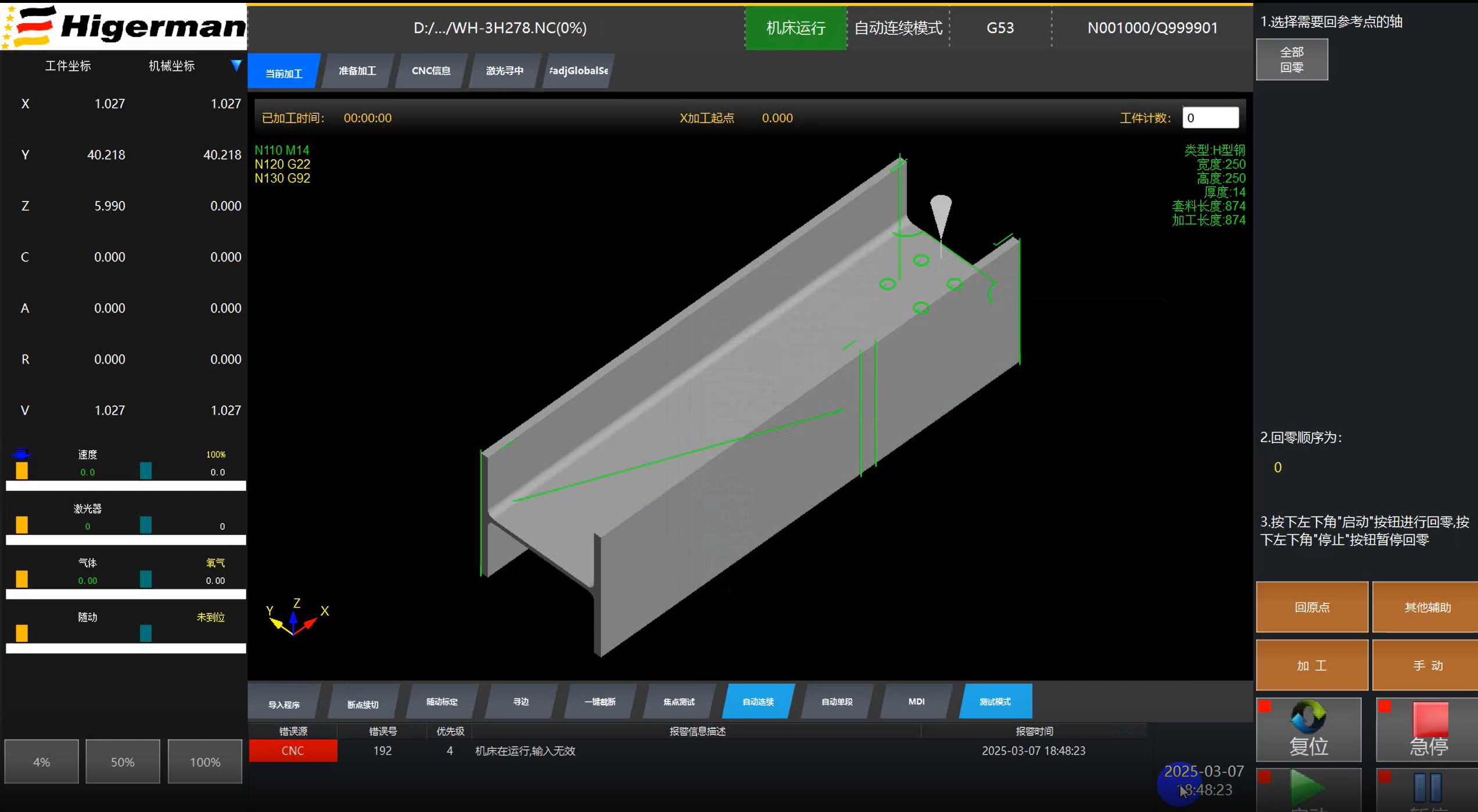

激光切割数控系统如何避免切割头碰撞？避障与路径规划解析
激光切割设备运行速度越来越高，切割头碰撞工件的问题也更受关注。轻微碰撞可能造成喷嘴变形和参数偏移，严重时会损坏陶瓷环、传感器、切割头甚至机床结构。切割头碰撞并不一定是操作失误造成的，材料翘曲、零件翻起、路径规划不合理、随动异常和设备逻辑不足都可能成为原因。激光切割数控系统需要从路径、姿态和安全互锁多个层面降低碰撞风险。1、常见碰撞场景平板切割中，已经切断的小零件可能因气流、热变形或支撑不足而翘起。切割头在后续空移或加工其他轮廓时，容易撞到翘起零件。管材切割中，切断后的工件可能发生下垂或摆动，卡盘、支撑架和下料机构的位置变化，也可能进入切割头运动范围。型钢和三维切割中，材料截面复杂，切割头需要不断改变姿态。如果轨迹向量、摆轴角度或避让高度设置不合理，更容易发生干涉。2、随动系统为何无法避免所有碰撞很多用户认为设备具备随动功能，就不会发生碰撞。但随动系统主要用于检测喷嘴下方的材料表面，并控制垂直高度。当障碍物出现在切割头侧面，或切割头正在高速空移时，电容随动可能无法提前识别。如果零件突然翻起，系统也可能来不及响应。因此，防碰撞不能只依赖随动调高，还需要结合路径规划、抬刀控制和机械防护。3、合理规划空移路径加工程序通常包含切割轨迹和非切割移动。空移路径虽然不参与切割，却可能是碰撞高发阶段。激光切割数控系统应根据已经完成的轮廓、零件位置和材料边界，规划更安全的移动路径。对于容易翘起的区域，可以提高空移高度，绕开已切零件或改变加工顺序。常见的蛙跳功能可以让切割头在轮廓之间快速抬升和下降，减少传统分段动作带来的时间损失。但蛙跳高度仍需根据材料和零件状态合理设置，高度过低存在碰撞风险，高度过高则会增加空程时间。4、加工顺序影响零件稳定性路径规划不仅决定切割效率，也决定材料在加工过程中的受力和变形。如果先切外轮廓，再切内部小孔，零件可能提前松动。如果连续切割相邻密集轮廓，局部热量集中，也可能导致板材翘曲。通常应优先加工内孔和小轮廓，再加工外轮廓；优先加工远离夹持和支撑区域的部分，并合理分散热量。对于容易翻起的小零件，可采用微连接、保留桥位或调整落料方式，降低后续碰撞风险。5、三维切割需要干涉检查在H型钢、槽钢、角钢和管材坡口切割中，切割头不仅做直线运动，还可能进行摆动和旋转。此时，激光切割数控系统需要根据切割头三维模型、材料截面和当前姿态判断是否存在干涉。截面轮廓向量不合理时，切割头本体可能与翼板、腹板、卡盘或支撑机构发生碰撞。较完善的系统可以自动计算较合适的切割向量，并允许操作人员在特殊位置进行手动调整。6、防碰撞逻辑应覆盖外部机构激光切管机和自动化产线通常包含卡盘、上料架、下料架、托料机构和传感器。系统需要明确各机构的安全区域和互锁关系。当卡盘未到安全位置、支撑架未下降或下料机构未完成动作时，切割头不应进入对应区域。通过PLC安全逻辑、轴位置判断和设备状态检测，可以减少机构之间的误动作和碰撞。7、如何降低碰撞风险设备运行前应检查材料平整度、支撑状态和喷嘴安装。首件加工时建议降低速度，观察容易干涉的位置。同时应优化加工顺序、空移高度、切割头避让参数和安全区域。对于三维设备，还需要验证摆轴角度、截面向量和切割头模型。激光切割头防碰撞是一项系统工程，涉及随动、路径、机械、工艺和PLC逻辑。只有从加工全过程进行风险识别，才能在保证效率的同时提高设备安全性。
发布时间:2026-07-29
阅读量：222
激光切割数控系统飞行切割如何提高小孔与阵列加工效率？
在钣金、筛网、通风板和装饰板加工中，经常需要切割大量小孔、短线段或规则阵列。此类零件单个轮廓很小，但数量很多，实际加工时间往往并不短。造成效率下降的原因并不完全是切割速度不足，而是设备在轮廓之间频繁执行减速、停止、抬刀、空移、下降和重新起切。飞行切割正是激光切割数控系统为减少这些非切割动作而设计的高效加工方式。1、传统小孔切割为什么效率较低传统加工模式下，切割头完成一个小孔后，需要关闭激光、减速停止、抬高Z轴，再移动到下一个孔位。到达新位置后，还要重新下降、稳定高度、开启激光并完成切割。单次动作时间可能不长，但当零件包含数百或数千个孔时，累计空程时间会非常可观。频繁启停还会增加机械轴的加减速负担，并可能造成设备振动和节拍波动。2、飞行切割的基本原理飞行切割并不是让切割头持续开启激光，而是让机械轴保持连续运动，在经过指定轨迹时快速控制激光开关。切割头不必在每一个小轮廓前完全停止，而是按照规划路径连续移动。激光切割数控系统根据实时位置，在准确时刻开启和关闭激光，从而完成孔、线段或图案加工。这种方式将传统的“停下再切”改为“运动中完成切割”，可以显著减少抬刀、落刀和空移时间。3、为什么需要高精度位置同步飞行切割对系统实时性要求较高。机械轴高速运动时，激光开关时刻必须与实际位置准确对应。如果信号延迟，孔位可能发生偏移，轮廓起点和终点也可能无法闭合。激光切割数控系统需要根据当前速度、加速度和通信延迟提前计算激光触发时刻，同时保证多轴运动同步。插补周期越短、实时控制能力越强，越有利于提高高速状态下的触发精度。4、哪些零件适合飞行切割飞行切割更适合大量重复的小孔、短线、网孔和规则阵列。例如通风板、过滤板、筛板、金属网、广告装饰板和部分机柜面板，都可能通过飞行切割缩短加工时间。但并不是所有轮廓都适合。复杂异形孔、较厚材料、需要长时间穿孔的工件，以及对起止点质量要求极高的零件，可能仍需采用传统切割方式。因此，系统应允许操作人员根据材料和轮廓类型选择加工模式。5、工艺参数需要重新匹配飞行切割状态下，切割头通常以较高速度连续运行，传统小孔参数不能直接照搬。需要重新匹配激光功率、脉冲方式、开关延时、焦点位置和辅助气体。同时还应考虑轮廓长度是否足以完成加热和切透。如果孔径过小或材料较厚，激光开启时间不足，可能造成孔未完全切开；如果功率过高，又容易出现孔口扩大和烧边。因此，飞行切割需要专门的工艺数据库。6、轨迹规划决定实际效率飞行切割的效率并不只取决于运动速度，还取决于路径是否连续。如果系统仍按照无序孔位跳转，切割头会频繁改变方向，无法发挥连续运动优势。较合理的方式是根据孔位分布自动生成连续路径，减少急转弯和重复行程。同时需要控制路径方向和热量分布，避免连续加工相邻孔导致板材局部过热。7、飞行切割是系统协同能力的体现飞行切割需要运动控制、激光控制、轨迹规划和工艺参数紧密配合。它不仅是一个软件按钮，更体现了激光切割数控系统在实时位置同步、高速轨迹控制和加工策略方面的能力。对于大量小孔和阵列零件，合理应用飞行切割可以减少非加工时间，提高设备利用率。但在使用前仍需根据材料厚度、孔径和质量要求进行验证，确保效率提升不会以牺牲切割质量为代价。
发布时间:2026-07-29
阅读量：226
激光切割数控系统1ms插补周期对精度和速度有什么影响？
在选择激光切割数控系统时，用户经常关注控制轴数、最大速度和定位精度，却容易忽略插补周期。实际上，插补周期是影响高速轨迹控制、多轴同步和轮廓质量的重要参数。海德盟相关方案资料显示，系统插补周期可达到1ms，并支持多轴实时闭环控制。理解1ms插补周期的意义，有助于设备制造商更准确地判断系统性能。1、什么是插补周期CAM软件生成的加工程序通常由直线、圆弧或其他轨迹指令组成。激光切割数控系统需要把这些较大的轨迹指令拆分为连续的小段运动指令，再发送给各个伺服轴。系统每隔多长时间进行一次轨迹计算和位置更新，就是插补周期。1ms插补周期意味着系统每1毫秒完成一次轨迹计算、速度分配和位置指令更新，理论上每秒可以进行1000次控制更新。2、插补周期如何影响轨迹精度激光切割复杂轮廓时，切割头需要不断改变方向和速度。如果插补周期较长，每次更新之间的运动距离就更大，轨迹更容易出现离散误差。较短的插补周期可以把轮廓划分得更细，使系统更准确地跟随圆弧、小线段和复杂曲线。在小孔、尖角、微小轮廓和高速加工中，这种差异更加明显。轨迹更新越及时，越有利于减少轮廓失真和拐角过冲。3、对速度规划有什么帮助高速切割并不代表机械轴始终以最高速度运行。遇到拐角、小圆弧和连续短线段时，系统必须实时调整速度。1ms级插补可以让速度变化更加细致，减少突兀加减速。系统还可以结合前瞻功能，提前分析后续轨迹，根据曲率、轴加速度和机械性能规划速度。如果轨迹计算不够及时，设备即使具备较高机械速度，也可能因为频繁减速而无法发挥效率。4、对多轴同步有什么影响平板切割主要涉及XY轴和Z轴，切管、坡口和三维五轴设备则可能包含旋转轴、摆轴、卡盘轴、送料轴和支撑轴。这些轴需要按照同一条加工轨迹协调运动。任何一个轴的响应延迟，都可能造成切割位置或姿态偏差。较短的插补周期有助于激光切割数控系统更频繁地更新各轴指令，使多轴之间保持同步。对于RTCP、坡口切割和三维随动应用，这种实时协调能力尤其重要。5、插补周期越短越好吗插补周期并不是越短越好，还需要考虑控制器运算能力、通信带宽、伺服响应和软件算法。如果控制器无法稳定完成大量实时计算，过短周期反而可能引起系统负载过高。伺服驱动和总线通信如果无法同步响应，也无法体现短周期优势。因此，判断系统性能时，不能只看标称插补周期，还应关注系统是否能够在复杂程序、多轴联动和长时间加工中保持稳定。6、机械结构仍然是基础1ms插补可以提高控制精细度，但不能弥补机械结构本身的问题。导轨间隙、齿条精度、刚性不足、伺服选型不合理和传动振动，都会影响实际切割轨迹。系统输出再精细，如果机械轴无法准确执行，最终质量仍然会受到限制。因此，激光切割数控系统、伺服系统和机械结构需要作为整体进行匹配。7、如何验证插补性能设备验收时，可以通过高速圆弧、小孔、连续短线段和复杂轮廓进行测试。观察拐角是否过冲、圆弧是否失圆、轮廓是否出现振纹，并检查高速状态下各轴跟随误差。对于多轴设备，还应验证不同姿态和速度下的同步精度。插补周期虽然是一个底层参数，却会通过轨迹质量、速度稳定性和多轴协同反映到最终加工效果中。对于追求高速、高精度和复杂工艺的激光设备，稳定的1ms级插补能力是系统实时性能的重要体现。
发布时间:2026-07-29
