激光切割数控系统为什么采用EtherCAT总线？多轴控制优势解析

现代激光切割设备正在从传统三轴机床向切管、坡口、三维五轴和自动上下料方向发展。设备包含的伺服轴、传感器和执行机构越来越多，传统脉冲或模拟量控制方式在布线、同步和扩展方面逐渐面临限制。EtherCAT作为一种实时工业以太网通信方式，正在多轴激光切割数控系统中得到越来越多的应用。

1、多轴设备对通信提出了什么要求

普通平板激光切割设备主要控制XY运动、Z轴随动和调焦轴。四卡盘切管机还可能包括多个卡盘移动轴、旋转轴、送料轴、支撑轴和上下料轴。H型钢三维五轴设备则需要协调直线轴、摆轴、调焦轴以及自动送料机构。轴数增加后，系统不仅要发送位置和速度指令，还要实时读取伺服状态、报警、负载和位置反馈。通信延迟或不同步可能直接影响加工精度和设备安全。

2、EtherCAT如何实现多轴同步

EtherCAT采用高速工业以太网架构，控制器可以在同一通信周期内向多个从站发送和读取数据。各个伺服驱动器按照统一时钟执行指令，有利于保持多轴动作同步。对于切管旋转与送料、摆头与直线轴联动、RTCP和坡口加工，轴之间的时间一致性非常重要。如果旋转轴和直线轴存在明显时间差，管材轮廓和坡口角度就可能出现误差。

3、与传统控制方式相比有哪些优势

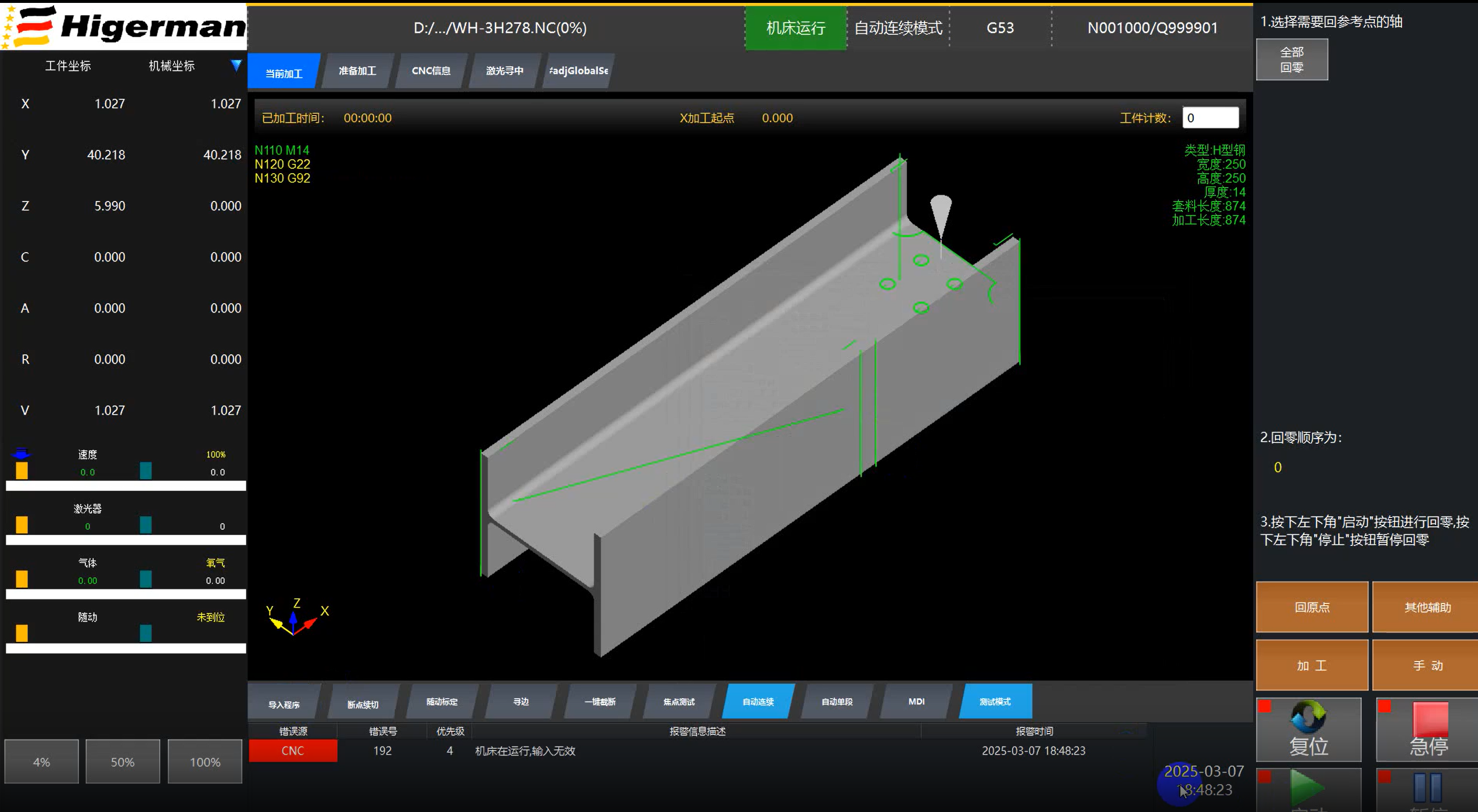

传统脉冲控制通常需要为每个轴配置独立信号线，轴数增加后布线复杂，连接点也会增多。模拟量控制能够实现速度或转矩控制，但容易受到信号干扰，参数和状态读取也相对有限。EtherCAT使用总线方式连接多个设备，可以减少大量独立控制线，并支持伺服参数、状态和报警信息的双向通信。设备调试人员能够通过激光切割数控系统界面查看各轴状态，更快定位通信、驱动和机械故障。

4、有利于设备功能扩展

激光切割设备经常需要根据客户需求增加卡盘、托料、上下料、测量和检测机构。采用总线架构后，可以通过增加兼容的IO模块、伺服驱动和传感设备扩展系统。相比重新设计大量硬件线路，总线扩展更加灵活。海德盟相关激光切割方案支持EtherCAT等数字总线，并可根据设备结构进行多轴控制和外设组合，为不同机型提供配置空间。

5、EtherCAT如何支持智能诊断

数字总线不仅传输控制指令，还能够读取驱动器运行状态。系统可以实时监测伺服报警、编码器状态、负载率、温度和通信情况。当某个轴出现异常时，操作界面能够显示更明确的信息，帮助维护人员缩短排查时间。对于自动化产线，设备还可以将运行状态、加工任务和报警信息上传到上层管理系统，为远程维护和生产管理提供基础。

6、总线并不能自动解决所有问题

EtherCAT性能较高，但系统稳定性仍取决于控制器、驱动器、线缆、拓扑和软件配置。网线屏蔽、接地、节点顺序和通信周期设置不合理，都可能造成掉站或通信异常。不同品牌设备之间的兼容性也需要经过测试。因此，设备设计阶段应统一规划总线拓扑，并使用符合工业环境要求的线缆和连接器。

7、多轴激光设备需要整体方案

选择EtherCAT的价值不只是提高通信速度，更重要的是建立统一的控制架构。通过实时总线，激光切割数控系统可以协调伺服轴、IO模块、随动系统和自动化机构，实现更加完整的设备控制。对于轴数较多、动作逻辑复杂、需要高速同步和后续扩展的激光切割设备，EtherCAT能够在同步性、布线、诊断和扩展方面提供明显优势。但最终效果仍需要与实时数控内核、伺服控制算法和机械结构共同验证。
