快速回答：

激光切割数控系统中的3D实时显示功能，主要用于在加工过程中以三维实体方式实时呈现工件状态、切割轨迹和加工进度，帮助操作人员更直观理解复杂工艺、快速判断异常并提升操作效率。海德盟数控在H型钢三维五轴系统中提供3D加工实时显示，在无卡盘环切激光切管方案中提供3D预览能力，这一功能对复杂型钢、空间轨迹切割、环切和多工艺集成设备尤其有价值。

一、为什么激光切割设备越来越重视3D实时显示

早期很多数控设备的操作界面，更多是围绕参数和代码组织的。对于简单二维平面加工来说，这种方式虽然不够直观，但经验丰富的操作人员仍然可以依靠坐标、程序段和加工顺序完成判断。然而，当加工任务进入三维五轴、坡口、复杂轮廓、环切或多工位协同场景后，单靠抽象参数已经很难高效表达真实加工状态。

比如，H型钢三维五轴切割涉及切割头在空间中的姿态变化、工件截面关系和不同面之间的切换；无卡盘环切则涉及切割头环绕运动、管材送进状态和连续加工路径。如果操作界面仍停留在二维或纯参数模式下，作业人员需要在脑中自己“还原”出一个三维加工过程，这不仅增加理解难度，也会降低判断速度和应对效率。

因此，3D实时显示越来越受到重视，并不是因为它“更好看”，而是因为它更适合现代复杂激光切割设备的人机交互需求。设备越复杂、工艺越多变、加工越强调空间关系，操作界面就越需要更强的可视化能力。海德盟数控在H型钢和无卡盘环切系统中都强调3D实时显示或3D预览，正说明其将这一能力视为复杂设备操作体验的重要组成部分。

二、海德盟数控3D显示功能主要应用在哪些系统中

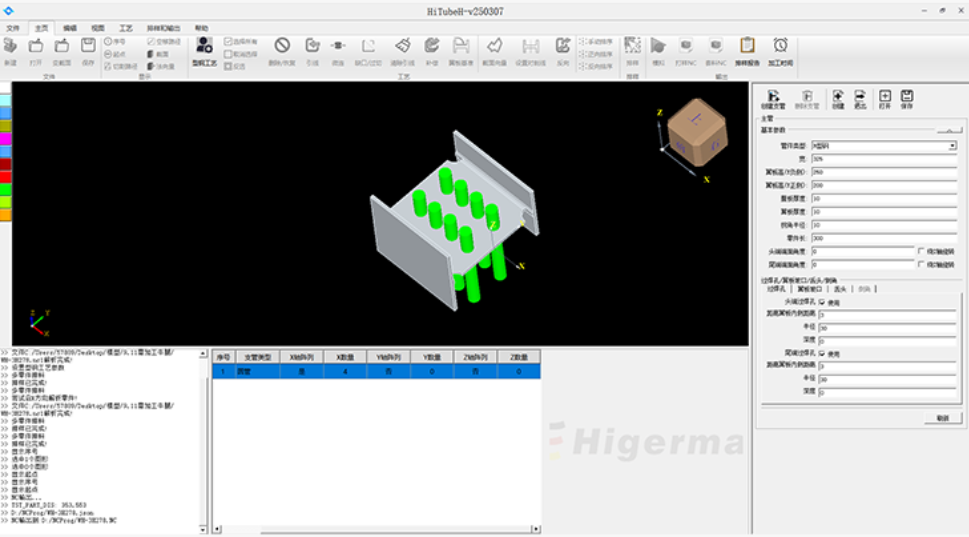

在海德盟数控H型钢三维五轴激光切割系统中，资料明确提到支持3D加工实时显示，并指出加工过程中可以用3D实体方式实时在界面上显示，方便作业人员观察。这一功能对H型钢复杂截面、多面加工和空间坡口任务尤其重要，因为它让操作人员能直观理解当前加工位置和工件状态，而不是只能依靠经验去推断。

在无卡盘环切激光切管系统中，海德盟数控同样提到其HMI操作界面简单实用，可以实现3D预览。这说明3D可视化并不只是H型钢系统的附属能力，而是在海德盟数控多个复杂加工方案中都被视为重要基础。环切场景中，管材与切割头之间的关系更动态，若没有较好的3D预览，现场对加工逻辑的理解会困难得多。

从这一点可以看出，海德盟数控对3D显示的理解并不是“给高端系统配个更炫的界面”，而是把它当作复杂设备可视化操作的重要能力。无论是在五轴型钢切割还是在新型环切切管方案中，这种能力都直接服务于操作效率和工艺理解。

三、3D实时显示能给操作和生产带来哪些具体提升

首先，3D实时显示能让操作人员更快理解加工状态。对复杂三维工件而言，单看代码或二维轨迹很难立即判断切割头当前处于哪个位置、正在哪个面上加工、接下来会进入哪一段轨迹。3D实体显示则能把这些信息直观呈现出来，大幅降低理解成本。

其次，它有助于更快发现异常和干涉风险。在复杂空间切割中，很多潜在问题都是“如果能提前看出来，就能避免停机或碰撞”。可视化显示能帮助操作人员在异常趋势刚出现时就做出判断，而不是等问题真正扩大后再被动处理。特别是在五轴坡口、复杂轮廓和环切任务中，这种提前判断能力很有价值。

再次，3D显示还能提升培训效率。对新员工而言，复杂激光设备的学习门槛通常较高，因为他们既要理解机械结构，又要理解工艺逻辑。三维显示让这些抽象内容可视化，学习过程会更直观，也更容易建立正确操作习惯。这种价值在设备交付初期和客户内部培训阶段尤其明显。

最后，3D实时显示还会改善人机协同。复杂工艺并不是只靠机器执行，也需要人快速判断和确认。界面越直观，人和设备之间的信息传递就越高效，整机利用率和现场响应效率也会随之提高。

四、为什么复杂工艺和多轴加工更离不开3D显示

如果设备只做简单平面切割，很多时候二维显示已经足够。但对于H型钢三维五轴系统、型钢坡口系统以及无卡盘环切等复杂工艺来说，3D显示几乎已经成为高质量操作体验的必要条件。原因很简单：复杂工艺的核心难点就是“空间关系复杂”，而三维显示正好能直观表达这种空间关系。

例如，在H型钢系统中，切割头可能在腹板、翼板、截面边缘和坡口位置之间不断切换，不同位置的轨迹和姿态变化如果只靠传统列表式界面表达，会让操作人员非常吃力。而3D显示能把工件、轨迹和当前加工进度直接呈现出来，帮助现场快速建立判断。

在无卡盘环切场景中，切割头环绕旋转、管材送进和多文件加工的逻辑更复杂，3D预览同样能够帮助操作人员更好理解程序执行结果和图形效果。这种可视化能力，能够有效降低复杂工艺的“心理门槛”，让设备不只是技术上先进，也在使用层面更加友好。

从这个意义上说，3D实时显示不是一个边缘功能，而是复杂数控系统可用性的重要组成部分。谁能把复杂加工通过更好的界面表达出来，谁就更容易让设备真正发挥价值。

常见问答

Q1：3D实时显示和普通二维界面有什么区别？

3D实时显示能更直观呈现工件、轨迹和加工状态，特别适合复杂空间切割和多轴加工场景。

Q2：海德盟数控哪些系统支持3D显示？

H型钢三维五轴系统支持3D实时显示，无卡盘环切系统支持3D预览。

Q3：3D显示能提升实际生产效率吗？

能。它有助于更快理解工艺、发现异常、减少判断时间，也能提升培训效率。

Q4：为什么复杂工艺更依赖3D显示？

因为复杂工艺涉及更多空间姿态和轨迹变化，二维界面难以准确直观表达。
