五轴激光切割系统为什么需要实时轨迹补偿？

一、五轴激光切割对运动控制提出更高要求

相比三轴激光切割设备，五轴激光切割系统不仅需要控制X、Y、Z三个直线运动轴，还需要同时控制两个旋转轴，使激光头能够从不同角度接近工件，实现复杂曲面、斜面以及异形结构加工。然而，多轴运动也带来了新的技术挑战。在五轴加工过程中，激光头姿态不断变化，运动轨迹更加复杂。如果系统无法及时修正运动误差，就可能导致激光焦点偏移、切割角度变化以及加工尺寸误差。

因此，实时轨迹补偿技术成为五轴激光切割系统的重要功能。通过实时计算设备运动状态，并根据实际情况调整运动轨迹，系统能够保证激光头始终按照设计路径运行，提高加工精度和稳定性。对于高精度制造企业而言，实时轨迹补偿不仅影响加工质量，也直接关系到设备效率和产品一致性，是评价五轴激光切割系统性能的重要指标。

二、多轴运动误差需要实时补偿技术解决

五轴激光切割系统的优势在于能够自由调整激光头角度，但复杂运动也会带来更多误差来源。在传统三轴设备中，激光头通常沿固定方向运动，加工路径主要依靠平面坐标控制。而在五轴系统中，当旋转轴发生变化时，激光头的位置和方向都会随之改变。例如，当激光头倾斜一定角度进行斜面切割时，虽然程序设定了准确加工路径，但由于旋转中心、机械结构以及轴间距离的影响，实际激光焦点可能出现位置偏移。

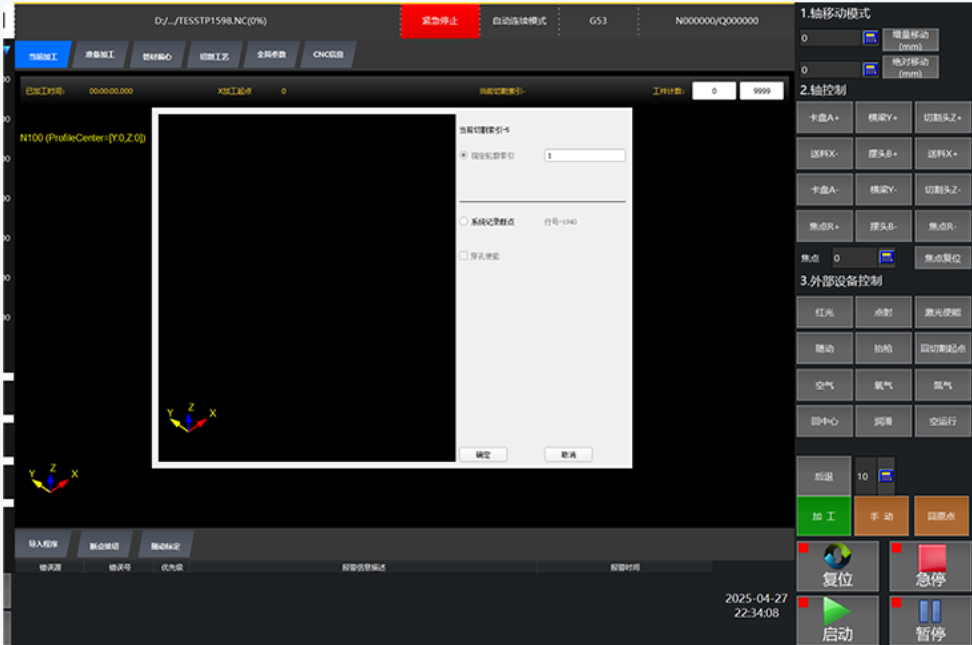

此外，设备运行过程中还会受到机械装配误差、长期磨损、温度变化以及负载变化等因素影响。这些因素都会导致实际运动轨迹与理论轨迹产生差异。实时轨迹补偿技术就是针对这些问题产生的。激光切割数控系统通过实时采集各运动轴的位置数据，并结合设备结构参数，对运动轨迹进行动态修正。简单来说，系统不是完全依赖初始程序运行，而是在加工过程中不断检测和调整，使实际运动路径始终接近目标轨迹。这种动态调整能力能够有效减少五轴运动中的累计误差，提高复杂零件加工精度。

三、实时轨迹补偿提升激光切割精度和加工质量

对于五轴激光切割系统而言，加工精度不仅取决于机械结构，也取决于数控系统对于运动误差的处理能力。实时轨迹补偿技术能够通过精准计算，实现激光头位置和姿态的同步调整。例如，在加工复杂曲面零件时，激光头需要不断改变角度，以保持最佳切割方向。如果没有轨迹补偿，激光束与工件表面的距离可能发生变化，导致切割质量下降。通过实时补偿，系统可以根据激光头姿态变化，自动调整其他运动轴的位置，使激光焦点保持稳定。

同时，轨迹补偿还能改善切割边缘质量。在高速加工过程中，如果运动轨迹存在偏差，容易出现切口不均匀、尺寸误差或者装配问题。实时补偿系统能够提前预测运动变化，并进行动态修正，使设备保持更加平稳的加工状态。对于航空零部件、汽车结构件等高精度产品而言，零件通常具有复杂空间结构，对加工一致性要求较高。实时轨迹补偿能够帮助设备完成更加精准的五轴加工，提高产品合格率。因此，实时轨迹补偿不仅是一项提高精度的技术，也是五轴激光切割系统实现高质量加工的重要保障。

四、实时轨迹补偿优化复杂加工效率

除了提升加工精度之外，实时轨迹补偿技术还能够提高五轴激光切割系统的加工效率。传统复杂加工方式往往需要多次装夹和人工调整。例如，一个具有多个角度特征的零件，可能需要分别调整加工方向才能完成生产。这种方式不仅效率较低，也容易产生定位误差。五轴激光切割系统通过多轴联动和实时轨迹补偿，可以在一次装夹情况下完成更多复杂加工任务。

在加工过程中，系统能够自动处理激光头角度变化带来的位置偏移，使设备连续完成不同方向的切割操作，减少人工干预。此外，实时轨迹补偿还能提高设备高速运行能力。如果没有补偿技术，设备在高速运动时容易产生轨迹偏差，因此操作人员往往需要降低加工速度保证质量。而通过实时补偿，系统能够在高速运动状态下保持较高精度，使设备同时满足效率和质量要求。

例如，在汽车制造领域，车身结构件通常需要大量复杂切割任务。五轴激光系统结合轨迹补偿技术，可以减少加工步骤，提高生产节拍。因此，实时轨迹补偿不仅解决精度问题，也帮助五轴激光切割系统实现更加高效的生产模式。
