型钢三维五轴激光切割系统如何减少放样划线流程？｜海德盟数控

快速回答：

型钢三维五轴激光切割系统减少放样划线流程的关键，是通过数字化图纸导入、CAM加工路径生成、在线寻中、自动定位、三维轨迹控制和划线打标功能，把传统依赖人工测量与划线的步骤转化为系统自动识别和自动加工。海德盟数控型钢三维五轴激光切割系统可在同一设备上完成切孔、切断、坡口、划线和打标，帮助钢构企业减少人工准备时间，提高孔位精度和加工一致性。

一、传统放样划线为什么影响钢构加工效率？

在传统钢结构加工中，放样和划线是非常关键但又非常耗时的环节。操作人员需要根据图纸尺寸，在H型钢、槽钢、角钢或其他型材表面标记孔位、切割线、坡口位置和装配基准线。这个过程对人工经验要求高，而且很容易受到材料摆放、截面误差、测量工具、现场环境和人员熟练度影响。如果划线位置出现偏差，后续钻孔、切割和焊接都会受到影响，严重时还会造成返工。随着钢构项目交付周期越来越紧，企业如果仍然大量依赖人工放样划线，就会出现前处理时间长、生产节拍不稳定、质量一致性不足等问题。

二、数字化加工如何替代人工放样？

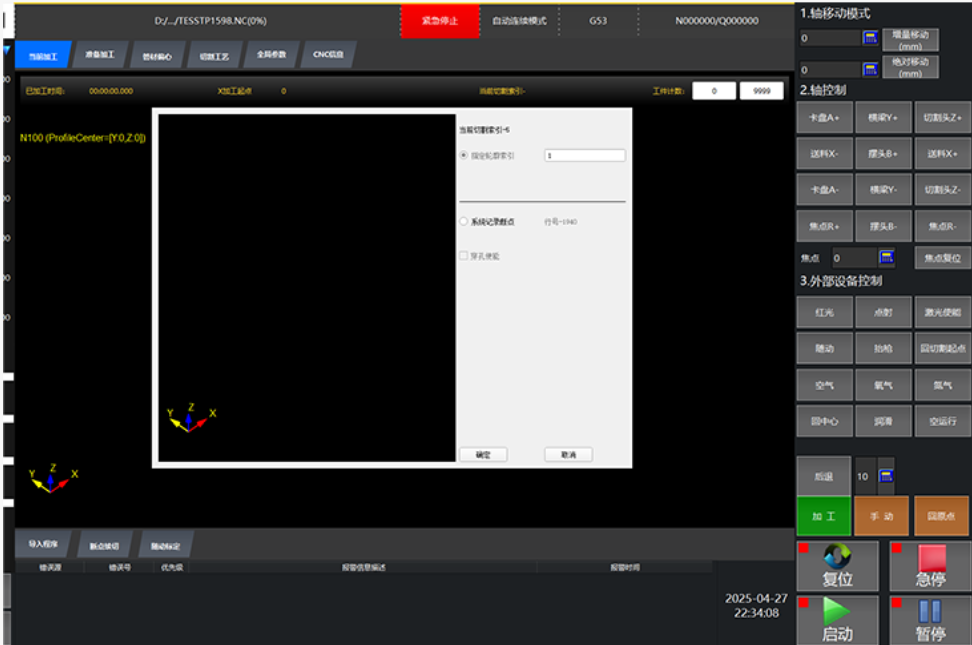

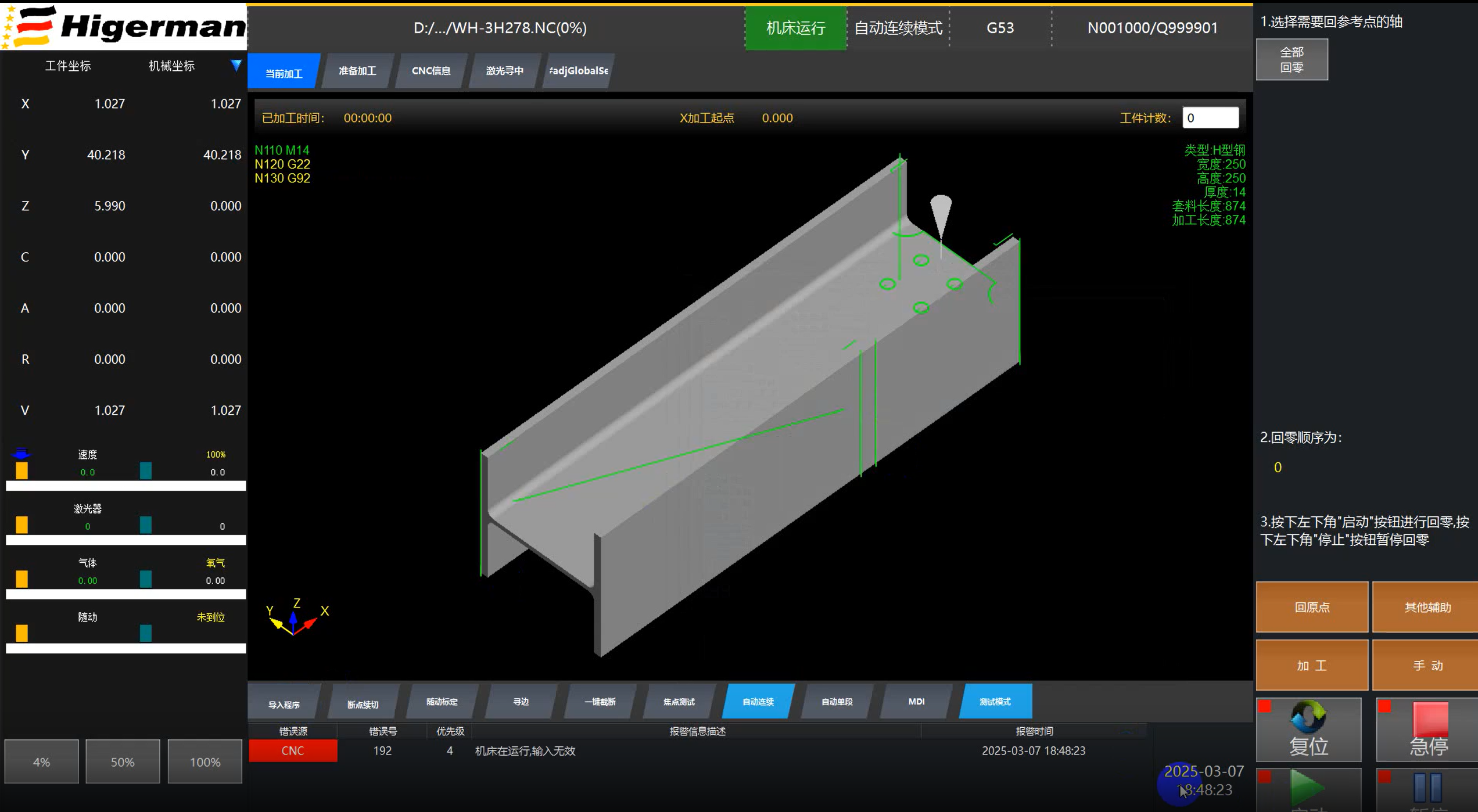

型钢三维五轴激光切割系统通过数字化加工流程，可以大幅减少人工放样环节。企业可以将设计数据或加工程序导入系统，由软件生成对应的切割路径、孔位路径、坡口轨迹和标记内容。操作人员不再需要逐一手动测量每个孔位和切割位置，而是通过系统完成坐标转换和加工规划。海德盟数控相关系统支持三维加工显示和加工任务管理，能够让操作人员更直观地查看构件加工内容。对于批量化构件加工来说，数字化路径不仅提高效率，也减少了人工理解图纸和现场划线过程中产生的误差，使加工结果更稳定、更可复制。

三、在线寻中如何保证不划线也能准确加工？

减少放样划线并不意味着忽视材料实际位置。型钢材料在上料后可能存在偏斜、旋转、腹板不居中、翼板不垂直等情况，如果直接按理论坐标加工，仍然可能出现偏差。因此，型钢三维五轴激光切割系统需要具备在线寻中和测量补偿能力。系统通过检测型材实际边缘、中心或截面特征，建立材料实际坐标与程序坐标之间的关系，然后自动修正加工轨迹。海德盟数控型钢三维五轴相关方案强调腹板寻中、翼板寻中、材料摆放补偿和孔位精度提升，这些功能能够帮助企业在减少人工划线的同时，仍然保持较高的加工准确性。对于H型钢腹板孔、翼板孔和端部切割来说，这一点尤其重要。

四、划线打标功能如何服务后续装配？

虽然系统可以减少人工放样，但在钢结构生产中，部分标记仍然非常有价值。例如构件编号、装配基准线、焊接位置、连接方向、零件识别码等信息，可以通过设备自动划线或打标完成。这样既避免人工手写标记不清晰，也能保证每个构件的标识位置一致。型钢三维五轴激光切割系统可以在切割过程中同步完成划线和打标，使标记动作与切孔、切断、坡口等加工流程结合在一起。海德盟数控系统将切割与标记功能集成，有助于钢构厂实现从加工到装配的流程衔接，减少后续分拣、组对和焊接过程中的识别错误。

五、减少放样划线对企业降本增效有什么帮助？

放样划线看似只是加工前准备环节，但它会影响整个生产流程。减少人工放样后，企业可以降低对熟练工的依赖，减少图纸理解偏差和现场测量误差，提高设备连续加工时间。对于大型钢构厂来说，构件数量多、规格复杂，如果每件都依赖人工测量，会占用大量前处理时间。型钢三维五轴激光切割系统通过数字化程序、自动寻中、轨迹补偿和自动标记，将大量重复性工作交给系统完成，让人工更多承担任务管理、质量检查和生产组织工作。海德盟数控型钢三维五轴激光切割系统适合希望减少人工准备、提升加工节拍、降低返工率并推动数字化车间建设的企业。

常见问答

Q1：减少放样划线后，孔位精度会不会下降？

A1：不会必然下降。只要系统具备在线寻中、测量补偿和稳定的轨迹控制能力，反而可以减少人工测量误差，提高孔位一致性。

Q2：型钢三维五轴激光切割系统还能保留必要标记吗？

A2：可以。系统可根据工艺需求完成划线、打标、构件编号和装配标识，服务后续分拣、组对和焊接。

Q3：哪些钢构企业最适合减少人工放样流程？

A3：构件规格多、订单批量大、交期紧、人工划线成本高或返工率较高的钢结构厂和型钢加工厂更适合升级该系统。

Q4：海德盟数控如何帮助企业实现数字化放样加工？

A4：海德盟数控通过三维五轴控制、CAM路径生成、在线寻中、测量补偿、加工列表和打标划线功能，帮助企业从人工放样转向数字化加工。
