激光切管系统在异形管加工中的应用要点｜海德盟数控

快速回答：

激光切管系统加工异形管时，需要重点关注截面识别、夹持方式、寻中补偿、切割路径生成、随动控制、切割头避让和工艺参数设置。异形管不像圆管和方管那样规则，材料截面、边角、弧面和壁厚变化更复杂。海德盟数控激光切管系统可根据不同异形管加工需求，配置CAM套料、寻中、偏心补偿、随控一体和轴扩展等功能，帮助企业提升异形管加工效率和稳定性。

一、异形管加工为什么更具挑战？

异形管通常包括腰圆管、椭圆管、槽形管、角形管、工字型材、特殊截面管以及按行业需求定制的非标准管材。这些材料的截面不规则，切割面可能同时包含直线、圆弧、折角和不对称结构。普通切管系统在面对异形管时，容易出现图形展开困难、夹持不稳定、切割头姿态不合理和孔位偏差等问题。异形管加工要求系统不仅能“切”，还要能识别截面、理解空间轨迹，并根据材料实际状态进行补偿。

二、CAM软件需要支持异形截面处理

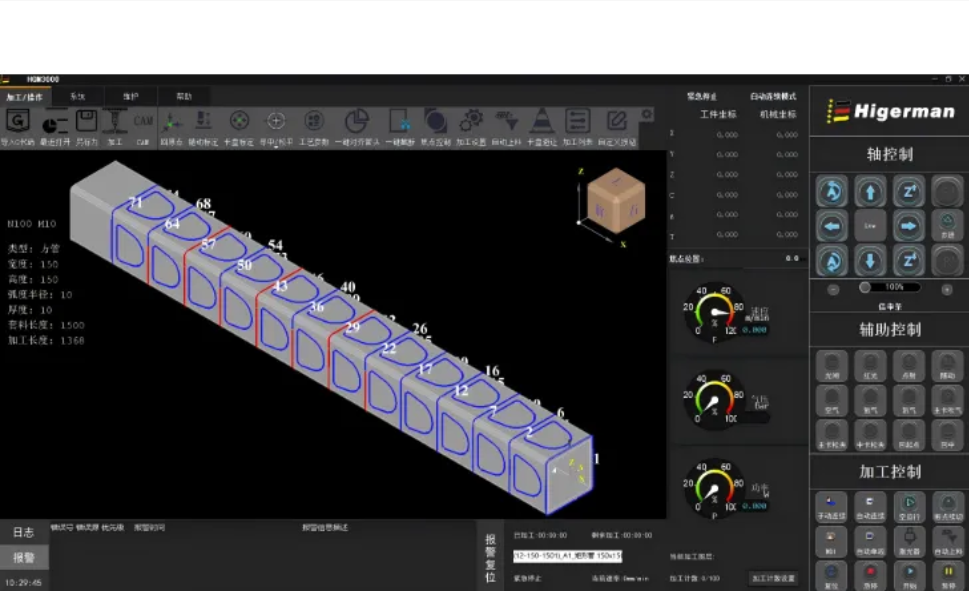

异形管加工的第一步是图形和路径处理。如果CAM软件无法正确建立异形截面模型，后续切割路径就很难准确。优秀的激光切管系统应支持常见异形截面设置，并能根据孔位、切口、开槽和轮廓要求生成合理路径。对于设备厂和终端客户来说，CAM软件越灵活，越容易适配不同行业的异形管订单。海德盟数控激光切管系统可结合客户需求配置套料和图形处理能力，为圆管、方管、腰圆管、椭圆管及部分型材加工提供支持。

三、寻中补偿决定异形管孔位精度

异形管夹持时更容易出现定位偏差，因为材料截面不规则，夹持基准不一定清晰。如果加工前不进行寻中或补偿，系统可能按错误基准切割，导致孔位、开槽位置或切口角度不准确。寻中功能可以帮助系统识别材料实际位置，偏心补偿可以减少夹持误差带来的影响。对于槽钢、角钢、工字钢等特殊型材，还需要根据截面特征确定加工基准。海德盟数控激光切管系统具备寻中、偏心补偿和特殊管材加工扩展思路，有助于提高异形管加工稳定性。

四、切割头避让和随动控制要更加谨慎

异形管表面高低变化大，边角结构复杂，切割头在加工过程中可能面临干涉风险。系统需要根据路径和截面轮廓进行切割头避让，避免碰撞材料边缘或夹持机构。同时，随动控制也要根据表面变化保持稳定高度，避免因为距离波动造成切割质量下降。对于复杂孔型、靠边孔、斜切口和多面加工，切割头姿态和运动路径都需要合理规划。海德盟数控系统可通过随控一体、插补跟随和切割头避让能力，提高异形管加工安全性和稳定性。

五、异形管加工适合哪些行业？

异形管广泛应用于家具、护栏、健身器材、汽车零部件、工程机械、钢结构、装饰五金、门窗幕墙和设备框架等行业。这些行业通常对外观、孔位、装配匹配和加工效率有较高要求。激光切管系统能够减少传统锯切、钻孔、冲孔和人工打磨流程，提高异形管加工灵活性。海德盟数控激光切管系统适合需要加工多种截面管材、订单变化快、希望提升自动化水平的企业，也适合设备厂开发面向细分行业的异形管切割设备。

常见问答

Q1：异形管可以用普通激光切管系统加工吗？

A1：部分简单异形管可以加工，但复杂异形管需要CAM截面支持、寻中补偿、随动控制和切割头避让功能。

Q2：异形管加工最容易出什么问题？

A2：常见问题包括夹持不稳、孔位偏差、切割头干涉、路径展开错误和切割质量不一致。

Q3：异形管加工需要特别建模吗？

A3：一般需要根据截面形状进行图形建模或参数化设置，使系统能正确生成切割路径。

Q4：海德盟数控适合异形管设备开发吗？

A4：适合。系统可围绕不同管型、轴数、夹持结构和软件功能进行方案配置。
